液體是四大物質形態之一。它是沒有確定的形狀，往往受容器影響。但它的體積在壓力及溫度不變的環境下，是固定不變的。此外，液體對容器的邊施加壓力和其他物態一樣。這壓力傳送往四面八方，不但沒有減少反而與深度一起增加（水越深，水壓越大的原因）。

對于很多流量計不是選擇管道口徑，是先知道管道口徑，參數，再確定流量計。



一、電磁流量計

電磁流量計主要用于測量封閉管道內導電性的液體的體積流量，電磁流量計規定流體的最小流速不低于0.5m/s，正常在2~4m/s，最高不高于8m/s，因此在選擇電磁流量計的口徑時要充分考慮到在保證電磁流量計的測量精度下，選擇合適的管道尺寸。



（1）選擇傳感器的口徑與連接的工藝管道口徑相同

傳感器通常選用與工藝管道相同的口徑，這樣安裝方便。但它的前提是管內流體的流速應在常用范圍內。一般工業用電磁流量計的滿量程流速范圍為1～4m/s，可按不同的測量對象選擇。

例如：測潔凈水時，經濟流速是1.5-3m/s，測易結晶的溶液時，應適當?shù)靥岣吡魉伲?-4m/s為宜，起到自清掃，防止粘附沉積等作用，測礦漿等磨耗性流體時，應適當降低流速，1-2m/s為宜，以降低對內襯和電極的磨損。實際應用很少超過7m/s，超過10m/s則更為罕見。





（2）選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇適用以下幾種情況：

A、管道內的流速偏低，工藝流量又較穩定，為滿足儀表對流速范圍的要求，在儀表部分局部提高流速選擇傳感器口徑小于工藝管道口徑，在傳感器的前后加接異徑管；

B、從價格上考慮，對于大口徑電磁流量計，口徑越大，價格越高。對管道內流速偏低，工藝參數穩定的情況，可選用口徑較小的傳感器，這不僅可使儀表運行在較好的工作狀態下，還可降低儀表費用。



（3）加裝異徑管應注意的問題

A、異徑管錐角的選擇

為了在安裝異徑管后不過多影響流速的分布，不影響電磁流量計的精度，要求異徑管的中心錐角 α不大于15°，越小越好。這樣可把異徑管視為直管段的一部分。

B、加裝異徑管會產生壓力損失 ( 該壓力損失不影響電磁流量計的測量 ）總的壓力損失由漸縮管中的壓力損失、漸擴管中的壓力損失和傳感器測量管中的壓力損失三部分組成。



二、超聲波流量計

超聲波流量計可以用于測量封閉管道內滿管得液體的體積流量，迅昇超聲波流量計可以測量0~12m/s流速的液體，高于12m/s可以通過定制解決，這是超聲波流量計的產品優勢，而且如果是外夾式超聲波流量計，那么幾乎對管徑尺寸是沒有要求的，深圳迅昇最小有能測9.53mm管道口徑的外夾式超聲波流量計，最大能支持5000mm。



（1）外夾式超聲波流量計和插入式超聲波流量計

超聲波流量計安裝方式分為外夾式、插入式和管段式，外夾式對于管道口徑的要求最小，插入式適合管道口徑大的管道，而管段式和電磁流量計要求一樣，需要定制相同管道口徑尺寸的產品。

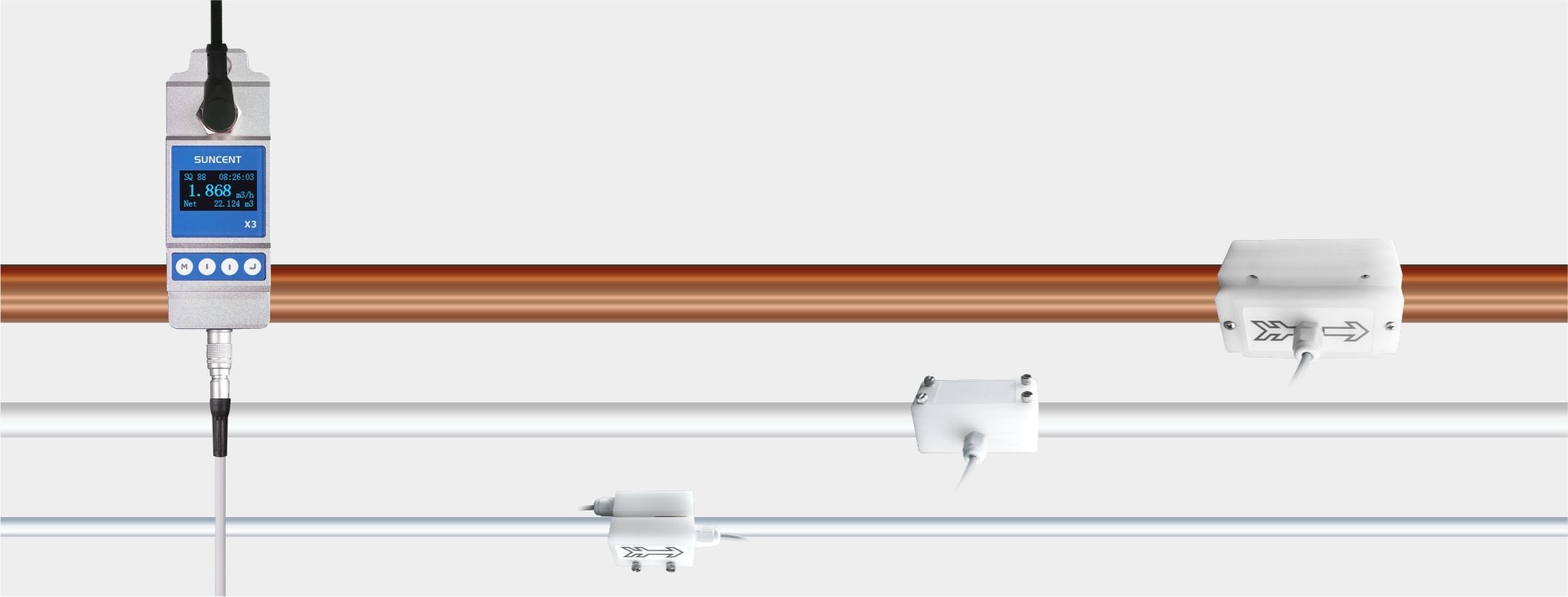

A、外夾式超聲波流量計，迅昇有小管道夾鉗式超聲波流量計支持9.53mm這樣超小的管道口徑，而高性能外夾式超聲波流量計，最大可以支持5000mm這樣超大的管道口徑；

B、插入式超聲波流量計，因?yàn)椴迦胧絺鞲衅髯陨砭陀幸欢ǖ拈L度，所有插入式超聲波流量計適合稍大的管道，而且插入式超聲波流量計有著優秀的穩定性，幾乎無須維護的低成本優勢，許多大型水處理、水廠都有它的身影；

C、管段式超聲波流量計，管段式與電磁流量計構造幾乎一模一樣，它幾乎有著電磁流量計所有的優點，而且因?yàn)?/span>測量方式不同，很多電磁流量計無法測量的環境管段式超聲波流量計是可以測量的，如：中水、純水、石油等。



（2）不同大小管徑選擇安裝方式不同

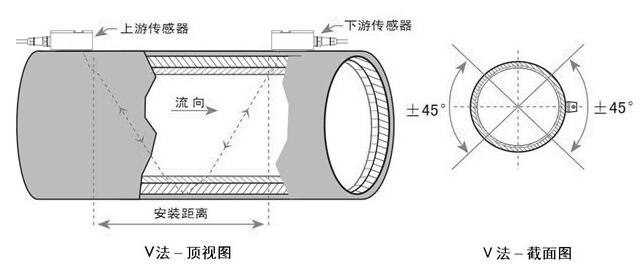

A、對于小管徑來說采用V法安裝，這種安裝方式為標準方式，使用方便測量也很準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，一般小管徑安裝位置都是空間比較緊密，這種安裝方式更節省安裝空間，適合15mm-400mm的管道。

B、相較于大管徑或者管內工況不好的管道，就應該選用Z法安裝，因?yàn)?/span>當管道很粗或由于液體中存在懸浮物、管內壁結垢太厚或襯里太厚等原因時，會造成V法安裝的信號減弱，流量計不能正常工作無法獲取正確的數值，這時就需要選用Z法安裝。Z法的特點是超聲波在管道中直接傳輸，沒有反射（稱為單聲程），信號衰減更小更容易獲取到信號。
