為確保超聲波流量計的流量測量精度，在選擇測量點時，需對流體流場均勻的部位進行選擇，一般應遵循以下原則：
1.被測管道內的流體必須為滿管。
2.被測管道的材料應均勻致密，并容易超聲波傳播，例如垂直管段(自底向上)或水平段(最好是在整個管道的最低處)。
3.安裝距離為上游直徑10倍以上，下游直徑5倍以上(注：不同儀器所需距離不同，具體距離以儀器說明書為準)，沒有閥門、彎頭、直徑等均勻的直管段，測量點應完全遠離閥門，泵，高壓電，變頻器等干擾源。
4.全面考慮管道的結垢情況，最好選用不結垢的管道段。

Z字型安裝方式

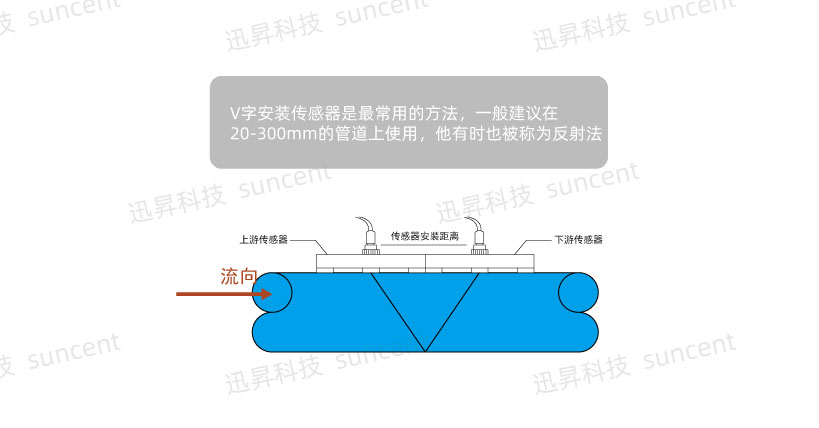

V字形安裝方式

外夾式流量計傳感器安裝要點：

時間上的超聲傳感器主要有V法、Z法、W法三種安裝方式，如圖所示。

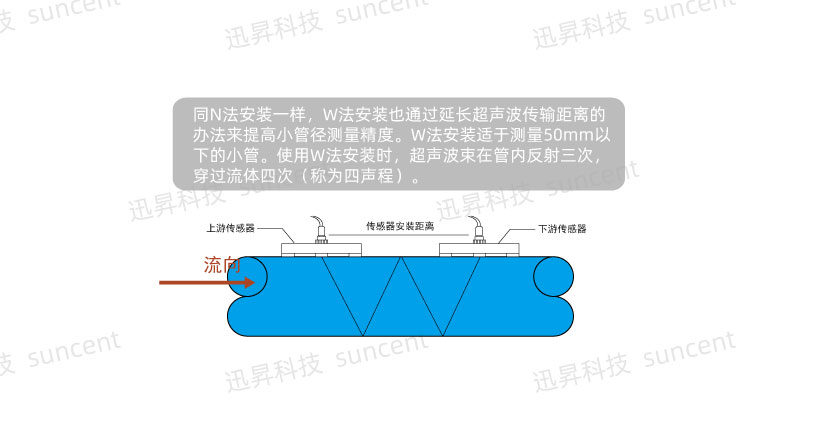

儀表規范規定了測量時所用的安裝方法，但是邊界一般不清楚。比如TFX1020P時差超聲流量計：V型安裝法適合測量25~400mm的管徑，Z型安裝法可測量100~2540mm的管徑，而W型安裝法適合測量直徑為65mm以下的小管徑。V型和Z型。V和W型管直徑部分重疊，可供選擇。這時，應按照下列原則選擇最好的安裝方式：V形安裝一般為標準安裝方式，使用方便，測量準確。在測量的管道厚度較大或流體濁度較高時，由于管壁的襯里或結垢太厚，V型安裝信號很弱，儀器不能正常工作時，選用Z型安裝。因?yàn)閆型安裝時，超聲直接在管道內傳送，無折射現象，信號衰減小。W型式適用于小管道，通過擴大超聲傳播距離，提高小管法的測量精度，見圖3(c)。用W型安裝時，超聲波束經道折射三次，流經流體四次。
采用兩種方法安裝流量傳感器，即對稱安裝和同側安裝。對于中、小型管直徑(一般小于600mm)和含有較少懸浮顆粒或氣泡的液體，同側安裝適用于各種管徑的管道和含有大量懸浮顆粒或氣泡的液體。

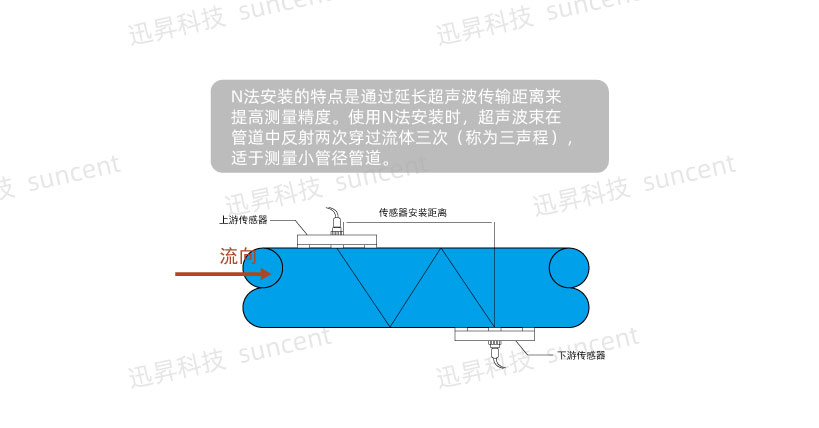

? N形安裝方式

外夾式超聲波流量計傳感器安裝要求：

1.剝?nèi)y量點附近的保溫層和保護層，用角磨機、銼、砂紙等工具將管道磨得光亮、光滑、無腐蝕坑。需求：生銹磨光，凸起修平，避免局部凹陷，光澤均勻，手感光滑、圓潤。需特別注意的是，磨光點要求與原始管弧一致，避免將安裝點拋光到平面上，使用酒精或汽油擦洗范圍，以便于感應器粘合。
2.在水平管段，必須將兩個傳感器安裝在管道軸表面水平方向±45°的軸面上，以防止管道上部流體不滿意。如圖5所示的泡泡或底部沉淀會影響正常的測量。
3.如圖6所示，傳感器安裝位置和管壁反射處必須避開接口和焊接。
4.傳感器工作面和管壁之間應保持足夠的耦合劑，沒有空氣和固體顆粒，以確保良好的耦合。
